焊接閘閥

更新:2019-01-02 15:27:36??????點擊:
  • 品牌:???瑞奇閥門
  • 型號:???Z61Y/Z61W/Z61H
  • 在線訂購
  • 掃描對應二維碼進一步了解焊接閘閥產品
產品介紹

產品說明

Z61H、Z61Y、Z61W 型 PN100~PN160 承插焊楔式閘閥:手動、承插焊連接形式、明桿楔式剛性單閘板,閥座密封面材料為合金(Z61H-100~160 Z61Y-100~160 Z61Y-100P~160P Z61Y-100I~160I)、不銹鋼(Z61H-100P~160P Z61W-100P~160P),公稱壓力 PN100~PN160,閥體材料為碳素鋼(Z61H-100~160)、不銹鋼(Z61H-100P~160P Z61W-100P~160P Z61Y-100P~160P)、合金鋼(Z61Y-100~160 Z61Y-100I~160I)的閘閥。

產品性能參數

Z61H、Z61Y、Z61W 型 PN100~PN160 承插焊楔式閘閥主要性能參數
型號 PN 工作壓力/MPa 適用溫度/℃ 適用介質
Z61H-100~160 100~160 10.0~16.0 ≤425 水、蒸汽、油品
Z61H-100P~160P
Z61Y-100~160
Z61W-100P~160P ≤150 弱腐蝕性介質
Z61Y-100P~160P
Z61Y-100I~160I ≤550 蒸汽、油品


產品零部件材料

Z61H、Z61Y、Z61W 型 PN100~PN160 承插焊楔式閘閥零部件材料
型號 材料
閥體、閥蓋、閘板 閥桿 密封面 填料
Z61H-100~160 碳素鋼 鉻不銹鋼 堆焊鐵基合金 石棉石墨或柔性石墨
Z61H-100P~160P 鉻鎳鈦不銹鋼 鉻不銹鋼
Z61Y-100~160 Cr5Mo 堆焊硬質合金
Z61W-100P~160P 鉻鎳鈦不銹鋼 鉻鎳鈦不銹鋼 本體材料 聚四氟乙烯
Z61Y-100P~160P 堆焊硬質合金
Z61Y-100I~160I 鉻鉬合金鋼 鉻鉬合金鋼 堆焊硬質合金 柔性石墨


產品外形及結構尺寸

Z61H、Z61Y、Z61W 型 PN100~PN160 承插焊楔式閘閥主要外形及結構尺寸(mm)
DN L D D1 C H H1 D0 重量/kg
15 90 36 22.5 10 230 250 140 3.9
20 110 44 28.5 11 260 288 160 5.6
25 120 52 34.5 12 280 310 160 8
32 130 62 43 14 312 350 200 12
40 150 70 49 15 350 395 240 16
50 170 90 61 16 382 440 280 22

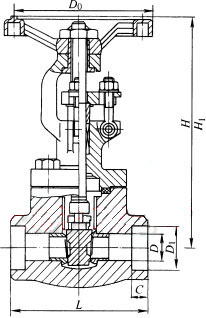

產品外形及結構尺寸示意圖
