T型過濾器-ST16
- 品牌：???瑞奇閥門
- 型號：???ST16
-
|
產品名稱： |
直流式T型過濾器 |
產品型號： |
ST、SRT、SBT |
|
驅動方式： |
無需驅動 |
連接形式： |
螺紋、法蘭 |
|
結構形式： |
T型 |
密封結構： |
硬密封 |
|
壓力范圍： |
0.1-32Mpa |
公稱通徑： |
DN15-1000 |
|
常用材質： |
鑄鐵、鑄鋼、不銹鋼 |
產品外表： |
噴漆、噴塑 |
直流式T型過濾器產品概述：
T型過濾器是輸送介質的管道系統不可缺少的一種裝置，通常安裝在水力控制閥或其它設備的進口端，用來清除介質中顆粒性雜質，以保護閥門設備的正常使用。T型過濾網采用不銹鋼雙層網結構，堅固耐用，具有結構簡單、流阻小、排污方便等特點，可用于水、蒸氣、油品、、尿素、氧化性介質等多種介質。要根據用戶需要設置過濾網的目數，一般通水網為18-30目，通氣網為40-100目，通油網為100-480目。
T型過濾器廣泛應用于蒸汽、空氣、水、油品等多種介質的管線中，保護管線系統上各種設備。如水泵、閥門等，免受管道內的鐵銹、焊渣等雜物帶來對管道的堵塞和損壞。瑞奇T型過濾器還分直流式和折流式，具有抗污性能強，排污方便，流通面積大，壓力損失小，結構簡單，體積小等特點。T型過濾器的過濾網材質均是不銹鋼，耐腐蝕性強。
直流式T型過濾器零件材料：
|
主體材料 |
碳鋼 |
不銹鋼 |
|
工作壓力 |
≤PN250 |
≤PN250 |
|
上作溫度(℃) |
20～380 |
80～450 |
|
適用介質 |
無腐蝕性流體 |
腐蝕性流體 |
直流式T型過濾器技術參數：
|
T型過濾器制造、檢測標準: |
執行GB150標準 |
|
|
殼體材質 |
碳鋼 |
不銹鋼 |
|
濾芯材質 |
不銹鋼 |
|
|
工作溫度（℃） |
-30~380 |
-80~450 |
|
連接形式 |
法蘭連接、對焊連接、螺紋連接 |
|
|
公稱壓力（MPa） |
0.6~5.0(150Lb~600Lb) |
|
|
過濾精度（目/in） |
10~300 |
|
|
工作溫度（℃）： |
碳鋼：-30~380℃，不銹鋼：-80~450℃。 |
|
|
工作壓力（MPa）： |
0.6~5.0MPa。 |
|
|
殼體材質： |
A3、SS304、SS304L、SS316、SS316L、襯PP、H62等。 |
|
|
密封材質： |
耐油石棉橡膠、***橡膠、聚四氟乙烯。 |
|
|
粗過濾濾芯材質： |
濾框濾網均為不銹鋼。 |
|
|
過濾濾芯材質： |
鈦合金燒結濾芯，不銹鋼折疊濾芯、聚四氟折疊濾芯、聚***折疊濾芯、金屬纖維燒結管氈、陶瓷。 |
|
|
法蘭標準： |
HG20592~97PN1.0當客戶需用GB、SH、HGJ、JB或ANSI、JIS等標準 |
|
直流式T型過濾器規格尺寸：
|
DN |
L |
H |
H1 |
有效過濾面積m2 |
|
50 |
278 |
166 |
306 |
0.0039 |
|
65 |
314 |
187 |
348 |
0.0053 |
|
80 |
342 |
205 |
384 |
0.0079 |
|
100 |
418 |
246 |
473 |
0.0133 |
|
125 |
460 |
270 |
529 |
0.0204 |
|
150 |
500 |
292 |
581 |
0.0273 |
|
200 |
588 |
340 |
694 |
0.0462 |
|
250 |
690 |
398 |
281 |
0.0699 |
|
300 |
792 |
452 |
949 |
0.1001 |
|
350 |
852 |
485 |
1023 |
0.1205 |
|
400 |
970 |
547 |
1166 |
0.1585 |
|
500 |
1148 |
642 |
1372 |
0.2438 |

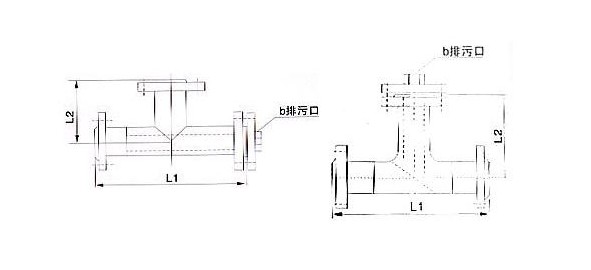

直流式T型過濾器流向圖：
