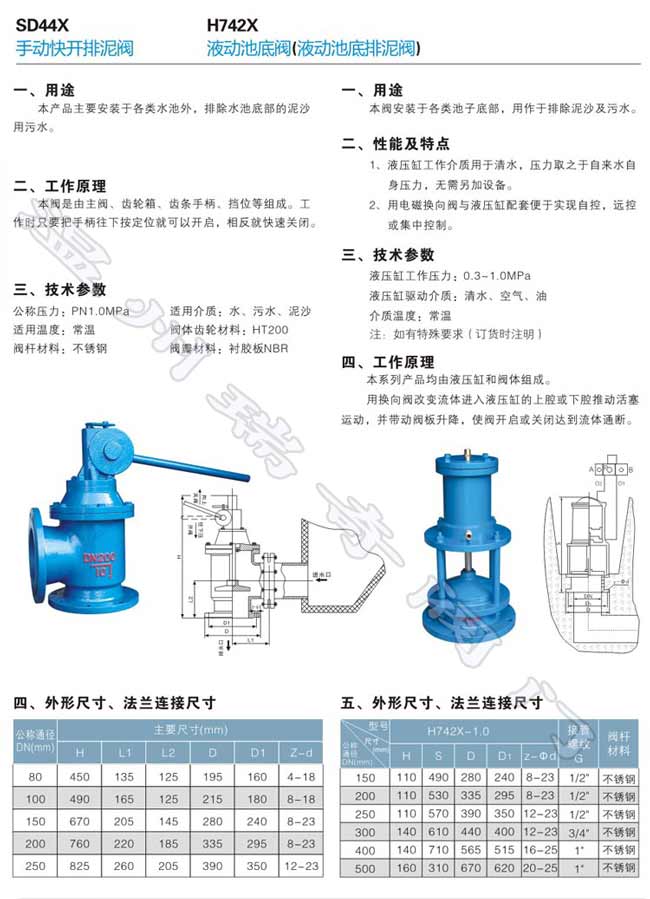

SD44X手動快開排泥閥

更新:2018-05-25 14:41:07??????點擊:
  • 品牌:???瑞奇閥門
  • 型號:???SD44X
  • 在線訂購
  • 掃描對應二維碼進一步了解SD44X手動快開排泥閥產品
產品介紹

一、用途:
  安裝在各類沉淀池的底部壁外,用以排除池底的泥沙及污物。

二、特點:


1、采用手動控制傳動機構,無運動磨損;
2、閥瓣與閥座密封面采用錐形設計,閥瓣與閥座為軟密封,密封性能良好,無泄漏;
3、驅動介質壓力低,采用液力或氣動控制,操作方便.



三、主要技術參數:

型號

公稱壓力PN(Mpa)

殼體試驗壓力

(Mpa)

適用介質

介質溫度



SD44X

1.0



1.6

1.5



2.4

水、污水、泥漿水

0~80℃



四、工作原理:



本產品由手動控制裝置和角式閥體組成.當手柄向下(由A至B)給壓力時,使閥瓣打開(即排泥閥打開),與此同時可用手動裝置頂上的一個定位滑塊和螺栓來固定其位置;當手柄無壓力時,使閥瓣關閉即排泥閥關閉.

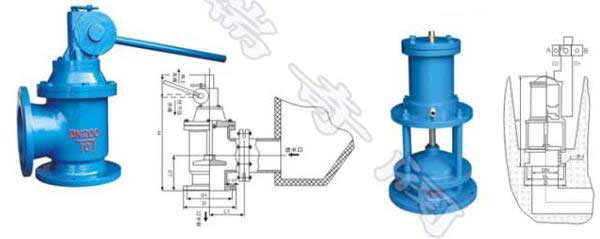

五、典型安裝示意圖:





六、主要外形尺寸(法蘭連接尺寸按GB/T17241.6的規定):


9

定位螺絲

35#

8

可旋轉滑動定位塊

Q235

7

聯接螺栓

35#

6

手動裝置

碳鋼組合件

5

閥蓋

鑄鋼、鑄鐵

4

密封墊片

NBR

3

閥桿

2Cr13

2

閥瓣

Q235+

NBR

1

閥體

鑄鋼、鑄鐵

序號

零件名稱

材料




公稱通徑DN

D

D1

n-φd

L

L1

H

50

165

125

4-19

115

84

225

100

215

180

8-19

160

120

326

150

285

240

8-23

190

150

500

200

340

295

8-23

225

190

530

250

390

350

12-23

260

220

636

300

440

400

12-23

280

260

693

350

500

460

16-23

315

300

780

400

565

515

16-28

340

340

1015
