電動閥門(電動蝶閥)執行器限位的調整

2017-11-13 10:45:33??????點擊:

電動閥門執行器(電動蝶閥)與調節閥連接后必須設定執行器以滿足閥門控制的要求。根據閥門類型調整執行器的限位開關是決定“行程”或“關斷力/行程”,其限位開關的調整如圖11所示,圖中左為下限,右為上限。

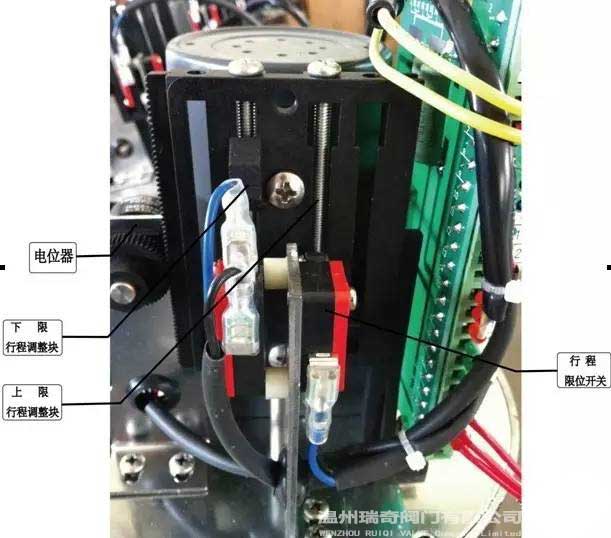

                                                     圖11 齒條板上的凸塊與限位開關

調整的原則:

對于直通閥,首先根據“關斷力/行程”設置關的位置,然后根據閥門的額定行程設置開的位置。
對于三通閥,根據“關斷力/行程”設置二個終端位置,然后根據“關斷力/行程”決定執行器限位開關。
電動執行機構手輪操作,使閥芯接觸閥座,當閥桿開始軸向動作時,閥桿受力為蝶形彈簧的反作用力。
繼續手操同方向使閥桿向下位移,蝶形彈簧被壓縮到圖7所示對應執行機構的數值時,保證所需的關斷力,防止泄漏。

執行機構與調節閥門安裝連接組合后的產品調試必須作到三位同步:調節閥位置、行程開關位置、對應信號位置。



 具體調試步驟:(詳細閱讀)

(1)當執行器與閥門連接組合好后,通過菜單操作將執行機構的作用方式設置為“反作用”(默認方式為“反作用”),返回主菜單;用手動(或控制器的手/自動操作鍵方式)將閥門開啟(將閥芯向上至全開位置),調整齒條板上的凸塊直到聽見上限位開關“咔噠”聲。

(2)用手動(或者控制器的手/自動操作鍵方式)將閥門關閉(將閥芯向下至全關位置),調整齒條板上的凸塊直到聽見下限位開關“咔噠”聲。同時通過菜單切換到“整定”,再將電位器旋轉使LCD顯示器“當前位置”顯示為0.1%~5.0%之間任意數值后,將電位器齒輪與齒條板齒合上即可。
